一、概述

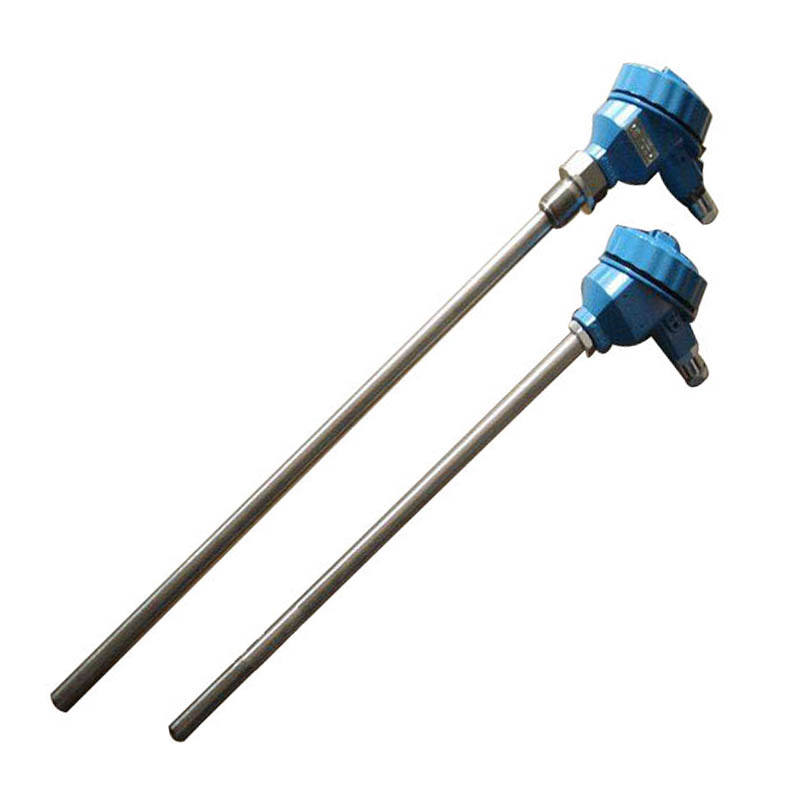

隔爆熱電偶是一種溫度傳感器，隔爆熱電偶在化學工業自控系統中應用極廣，直插式防爆熱電偶通過溫度傳感器，產品可以現場顯示并可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本公司生產的隔爆型熱電偶產品,適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
二、產品標準
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。
三、測溫范圍及允差
|
型號 |
分度號 |
允許誤差與偶材等級 |
|||
|
I級 |
II級 |
||||
|
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
||
|
WRN |
K |
±1.5℃ ±0.004│t│ |
-40～+375 375～1000 |
±2.5℃ ±0.0075│t│ |
-40～+333 333～1200 |
|
WRM |
N |
±1.5℃ ±0.004│t│ |
-40～+375 375～1000 |
±2.5℃ ±0.0075│t│ |
-40～+333 333～1200 |
|
WRE |
E |
±1.5℃ ±0.004│t│ |
-40～+375 375～800 |
±1.5℃ ±0.004│t│ |
-40～+333 333～900 |
|
WRF |
J |
±1.5℃ ±0.004│t│ |
-40～+375 375～750 |
±1.5℃ ±0.004│t│ |
-40～+333 333～750 |
|
WRC |
T |
±1.5℃ ±0.004│t│ |
-40-～+125 125～350 |
±1℃ ±0.0075│t│ |
-40～+333 133～350 |
|
WRP |
S |
±1℃ ±[1+0.003（t-1100）] |
0～+1100 1100～1600 |
±2.5℃ ±0.0025│t│ |
0～600 600～1600 |
注：1）熱電偶I級按協議訂貨
2）保護管其余材質根據協議訂貨
四、防爆等級一覽表
|
防爆級別 |
|
認證機構 |
|
dIIB T4 |
|
NEPSI |
|
dIIB T4 |
|
NEPSI |
|
dII CT5 |
|
NEPSI |
|
dII CT5 |
|
NEPSI |
|
iaIICT6 |
|
NEPSI |
注：NEPSI防爆認證系 儀器儀表防爆安全監督檢驗站。
五、產品特點
多種防爆形式，防爆性能好
壓簧式感溫元件，抗振性能好
測量范圍大
機械強度高，耐壓性能好
六、選型方法
|
溫度儀表 |
W |
|||||
|
R熱電偶 |
||||||
|
感溫元件材料 |
||||||
|
N鎳鉻—銅鎳 |
||||||
|
E鎳鉻—鎳硅 |
||||||
|
F鐵－銅鎳 |
||||||
|
C銅－銅鎳 |
||||||
|
偶絲對數 |
||||||
|
無—單支 |
||||||
|
2－雙支 |
安裝固定形式 |
|||||
|
2固定螺紋 |
||||||
|
4固定法蘭 |
||||||
|
6固定螺紋錐形式 |
||||||
|
接線盒形式 |
||||||
|
4－隔爆式 |
||||||
|
保護管直徑 |
||||||
|
0－φ16 |
||||||
|
1－φ20 |
訂貨需知：
1. 注明熱電偶型號、分度號、使用溫度范圍。
2. 熱電偶點數、熱電偶保護管材質、直徑、長度等。
3. 有緊固件、法蘭裝置的，需要提供先關尺寸。
